應用文章-紅外線熱影像儀

CRT 檢測


2016-01-12
CRT是使用陰極射線管的顯示裝置（包括電視機、顯示器等），目前在市場上佔有較大份額。利用熱像儀對阻尼電阻、電子槍、偏轉線圈、高壓包等部位溫度場檢測，可以提高CRT產品品質，具有傳統檢測方式無法比擬的優勢。

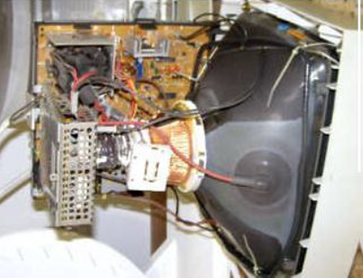

CRT 設備
陰極射線管主要有五部分組成：電子槍，偏轉線圈，蔭罩 ( 螢光粉層及玻璃外殼，CRT 顯像管使用電子槍發射高速電子，經過垂直和水準的偏轉線圈控制高速電子的偏轉角度，最後高速電子擊打螢幕上的磷光物質使其發光，通過電壓來調節電子束的功率，就會在螢幕上形成明暗不同的光點形成各種圖案和文字。
CRT 設備具有可視角度大、無壞點、色彩還原度高、色度均勻、可調節的多解析度模式、回應時間極短、無抖動、長壽命、價格低廉等優點。所以在監視器以及一些特殊應用等市場還佔有較大份額。

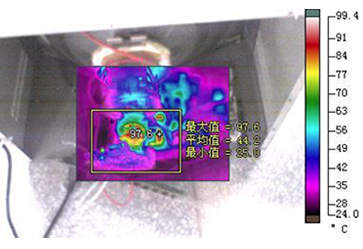

熱像儀檢測CRT設備哪些部位？
CRT 設備的主要部分就是 CRT 管，在CRT 正常工作時，消耗大量的電能，由於效率較低，隨之產生熱。溫度較高的部件或器件有：
  1. 阻尼電阻
    阻尼電阻就是為了防止電路回路構成等幅震盪，在線路中串聯或並聯電阻來消耗掉一部分能引起震盪的能量。由於阻尼電阻具有一定的溫度使用要求，所以對阻尼電阻溫度檢測可以能夠合適的器件，以及減小震盪。
阻尼電阻
  1. 電子槍
    顯示器的中心處就是電子槍，位於 CRT 的最底端。從本質上講，電子槍不過是體積更大、功率更大的二極體。電 子在電子槍那兒獲得動能，電子到達 CRT 前表面內側時撞擊螢光粉（磷質）而失去動能，螢光粉受到撞擊而發光、發 熱，這是一個動能向光能、熱能的轉換過程。

                      電子槍                                 偏轉線圈
  1. 偏轉線圈
    偏轉線圈套在顯像管的管頸和管錐體相連接處，通過線圈上的電流，產生在水準垂直方向上線性變化的磁場，使電子束發生水準或垂直方向的掃描，偏轉線圈一般直接繞在磁環上。電流通過偏轉線圈主要控制電子束的方向， 一般溫度控制在 80 ℃ 以下。
  2. 高壓包
    高壓包為電子槍提供高電壓，正常運行時溫度在 40 ℃ 左右，極限溫度為 60 ℃ 。利用熱像儀可以直接測試高壓包溫度值。

                                                                     ***如欲瞭解詳細內容，請按下方我要索取。
